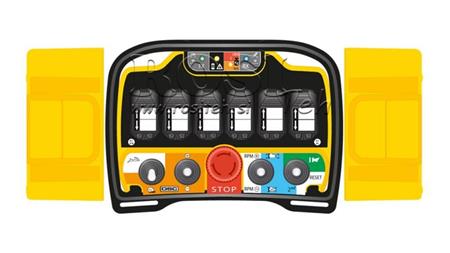

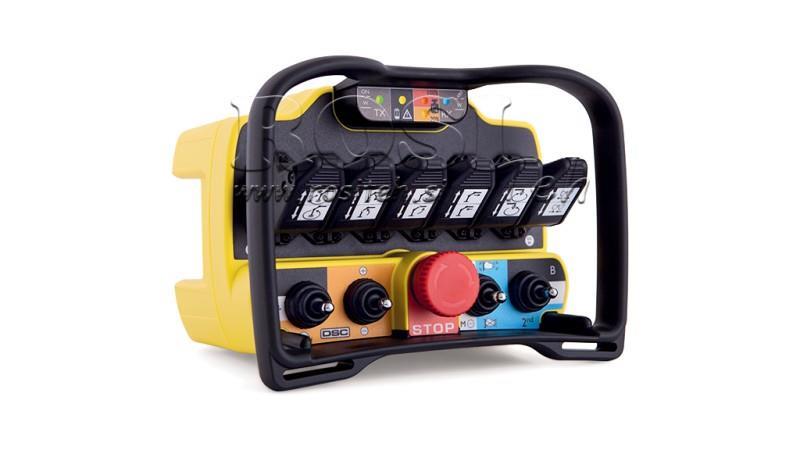

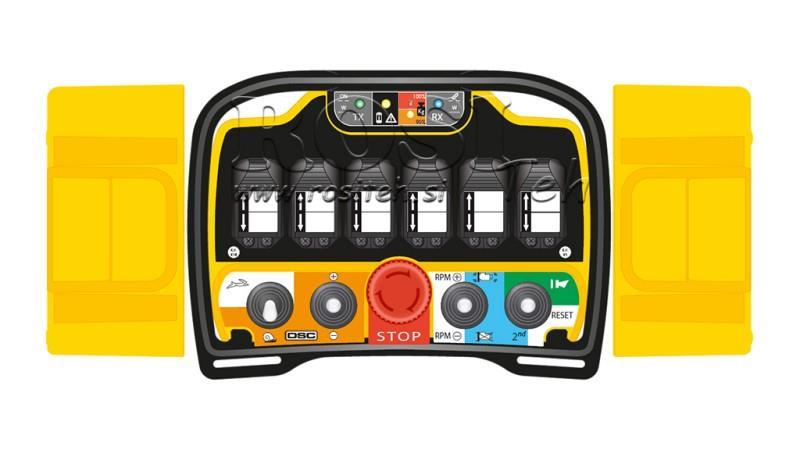

FUNCTIES INGESCHAKELD DOOR RADIOBESTURING:

Het label Konijn / Slak is een snelheidsfunctie, het konijn staat je 100% uitvoersnelheid op alle hendels toe, terwijl de slak 50% toestaat.

Het label DSC (Dynamische snelheidsregeling) is een functie die in 'slak' modus de operator toestaat om tijdelijk de uitvoermacht (snelheid) te verhogen. Met deze functie kun je de snelheid verhogen of verlagen, en deze instellingen blijven behouden totdat de ontvanger wordt uitgeschakeld. Wanneer je de ontvanger weer inschakelt, keert de snelheid terug naar de standaardwaarden die aan 'slak' zijn toegewezen.

Het label IN-SLOW is een digitale ingang bedoeld voor hefplatforms (de platforms waarop operators zich bevinden). Als deze pin is geactiveerd (meestal een mechanische schakelaar die automatisch activeert wanneer het hefplatform op de kraan is gemonteerd), gaan alle bewegingen direct met 10% snelheid en is slechts één beweging tegelijk toegestaan. Dit voldoet aan specifieke normen voor hefplatforms.

Het label RPM +/- verhoogt meestal het aantal omwentelingen van de motor, waardoor de oliedruk toeneemt, waardoor de snelheid van de kraan sneller of langzamer wordt.

Het label MOTOR aan/uit is een functie bedoeld voor de motor van de vrachtwagen (als deze het ondersteunt).

Het label LAMPEN aan/uit is een extra uitgang op de ontvanger voor het bedienen van de lichten van de vrachtwagen (als deze het ondersteunt), zodat de operator in het donker kan werken.

Het label Laadindicatie 90%/100% is een functie die is gecombineerd met kraan gegevensbeheer met feedback. Als de kraan deze functie ondersteunt, kunnen we informatie ontvangen dat de lading 90% en/of 100% van de lading overschrijdt, in welk geval een LED-lampje op de zender oplicht.

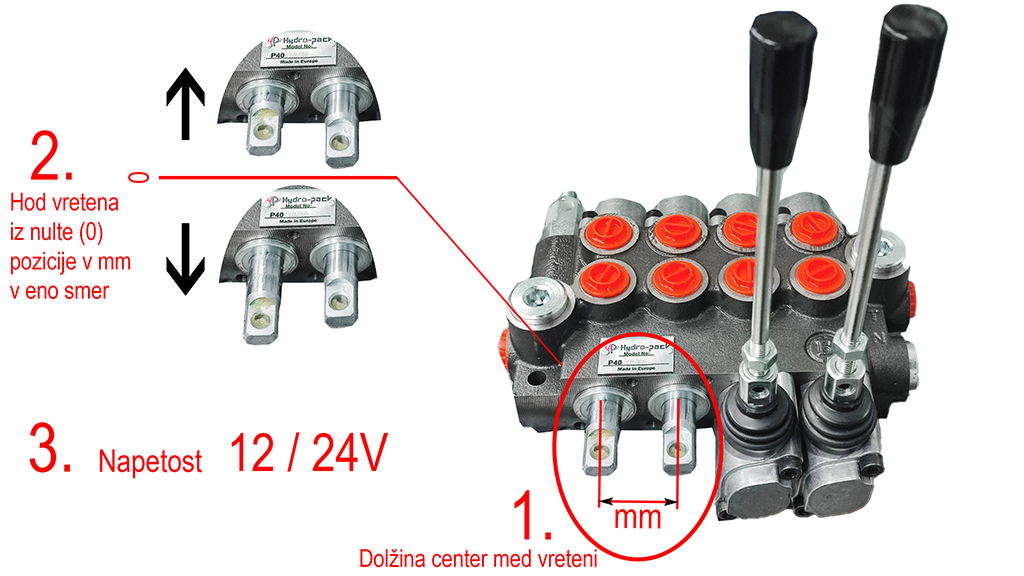

BELANGRIJK: Voor juiste configuratie en werking van de radio proportionele controller, geef ons alstublieft de gegevens voor de volgende drie items uit de onderstaande foto:

1. Lengte centrum tussen spindels, gedefinieerde afstand van het centrum van de ene spindel naar het centrum van de volgende spindel - gegeven in mm.

2. Slag van de spindel vanaf de nul (0) positie in mm in één richting, gedefinieerde afstand voor het verplaatsen van de spindel in één richting vanaf de startpositie (0) wanneer de hendel in één richting wordt bewogen - gegeven in mm,

3. Spanning 12/24V, gedefinieerde bron van voedingsspanning - 12V of 24V.

UITBREIDING VAN DE SLAG VAN ELK SEGMENT:

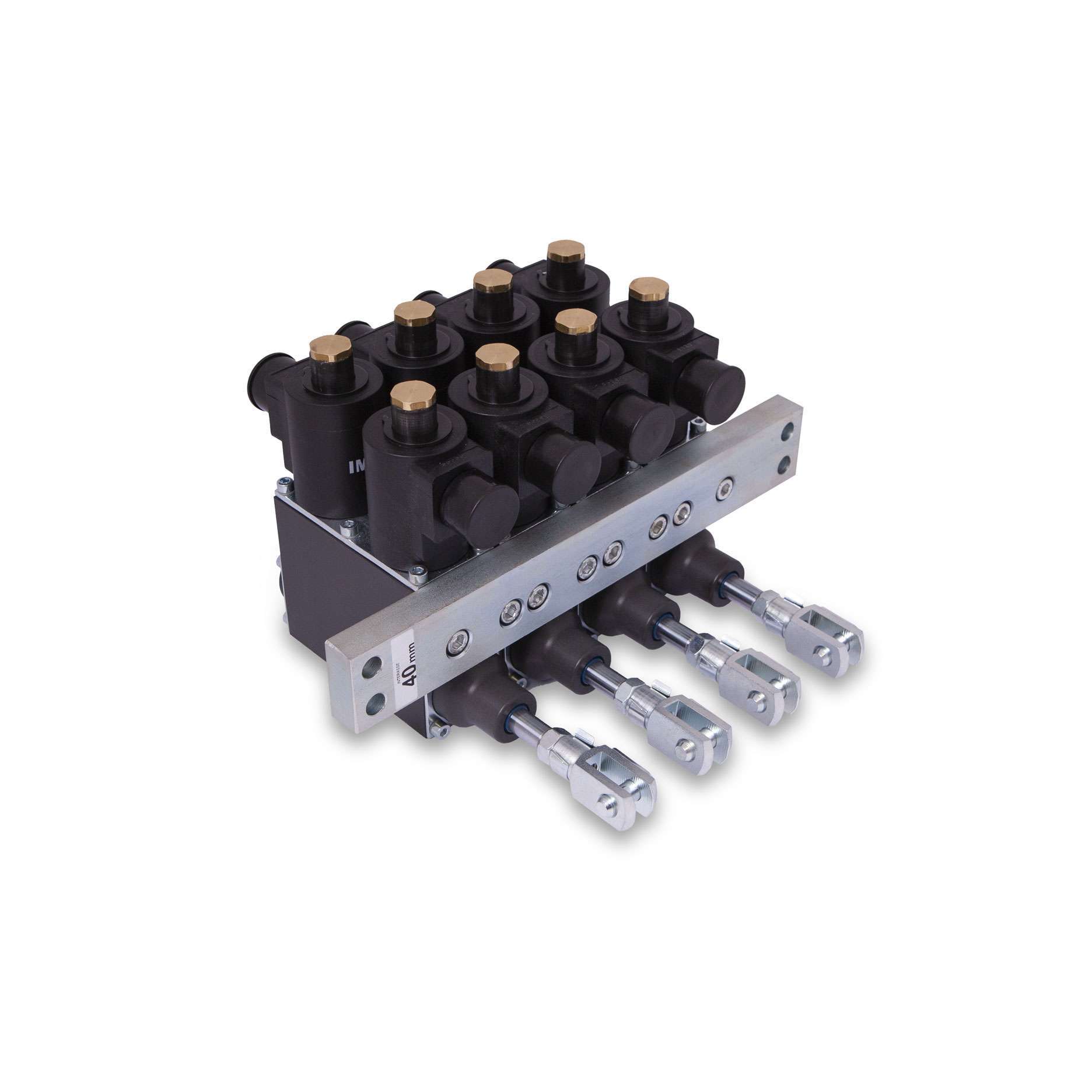

Voor een spindelslag van maximaal 13 mm is de uitbreiding van elk segment niet vereist. De afmetingen zijn als volgt (voorbeeld voor een slag van 13 mm in elke richting):

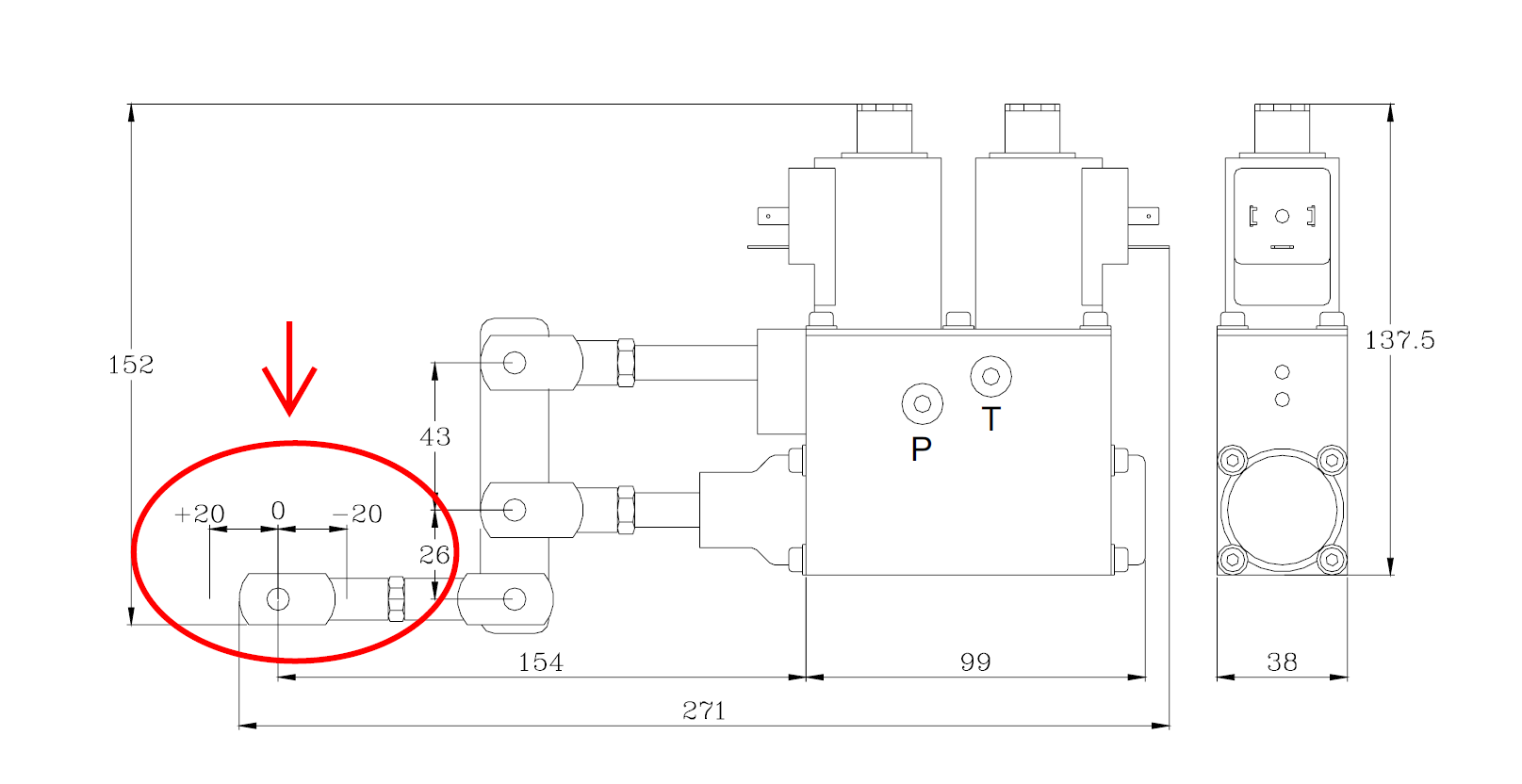

Voor een spindelslag van meer dan 13 mm is echter een uitbreiding vereist UITBREIDING VAN DE SLAG VAN ELK SEGMENT (12-20mm) VOOR DE KLEP. Dit geldt voor elk segment afzonderlijk. Aantal segmenten is gelijk aan het aantal benodigde uitbreidingen. Als je vier spindels hebt, zijn er vier uitbreidingen vereist. De afmetingen zijn als volgt (voorbeeld voor een slag van 20 mm in elke richting):

Zonder uitbreiding (slag tot 13 mm)	Met uitbreiding (slag boven 13 mm)
